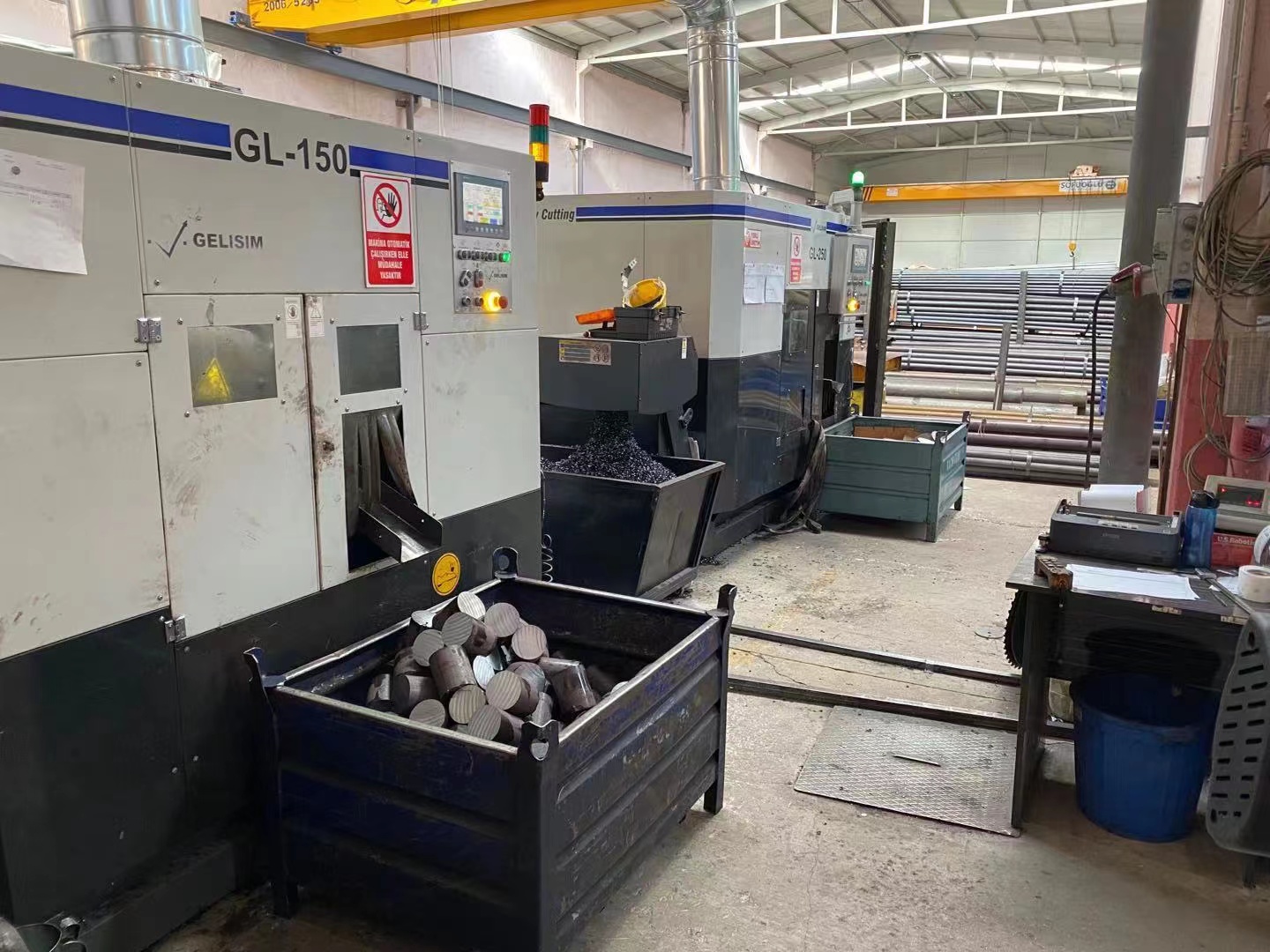

GLS-150机型

原材料棒材管材等金属材料—根据图纸尺寸圆锯机下料—CNC加工 点击查看

GL-250机型

原材料棒材管材等金属材料—根据图纸尺寸圆锯机下料—CNC加工 点击查看

新闻动态

  • 行业新闻
  • 公司新闻
  • 锯床相关
    • 联系我们 CONTACT
    张家港钢浦达科技有限公司
    地址：张家港市杨舍镇中兴路12号
    电话：0512-58503607
    传真：0512-58100115

    联系我们：

    经理  ：Danny赵 18913606636

                 Vera季  18915791373

    邮箱：sales@gelisim.cn；danny@gelisim.cn

    行业新闻

    吉列迅圆锯机带你了解所有螺纹公式算法！！！

    作者：金属加工平台　来源：金属加工平台　日期：2022-02-10 16:56:24　人气：803

    国际标准

    一、挤牙丝攻内孔径计算公式：

    公式：牙外径－1/2×牙距

    例1：公式：M3×0.5＝3－(1/2×0.5)＝2.75mm

    M6×1.0＝6－(1/2×1.0)＝5.5mm

    例2：公式：M3×0.5＝3－(0.5÷2)＝2.75mm

    M6×1.0＝6－(1.0÷2)＝5.5mm

    二、一般英制丝攻之换算公式：

    1英寸=25.4mm（代码）

    例1：（1/4-30）

    1/4×25.4＝6.35(牙径)

    25.4÷30＝0.846(牙距)

    则1/4-30换算成公制牙应为：M6.35×0.846

    例2：（3/16-32）

    3/16×25.4＝4.76(牙径)

    25.4÷32＝0.79(牙距)

    则3/16-32换算成公制牙应为：M4.76×0.79


    三、一般英制牙换算成公制牙的公式：
    分子÷分母×25.4＝牙外径（同上）
    例1：(3/8-24)
    3÷8×25.4＝9.525(牙外径)
    25.4÷24＝1.058(公制牙距)
    则3/8-24换算成公制牙应为：M9.525×1.058
    四、美制牙换算公制牙公式：
    例：6-32
    6-32 (0.06+0.013)/代码×6＝0.138
    0.138×25.4＝3.505（牙外径）
    25.4÷32＝0.635（牙距）
    那么6-32换算成公制牙应为：M3.505×0.635
    1、 孔内径计算公式：
    牙外径－1/2×牙距则应为：
    M3.505－1/2×0.635＝3.19
    那么6-32他内孔径应为3.19
    2、挤压丝攻内孔算法：
    下孔径简易计算公式1：
    牙外径－（牙距×0.4250.475）/代码＝下孔径
    例1：M6×1.0
    M6－(1.0×0.425)＝5.575（最大下孔径）
    M6－（1.0×0.475）＝5.525(最小)
    例2：切削丝攻下孔内径简易计算公式：
    M6－(1.0×0.85)＝5.15（最大）
    M6－(1.0×0.95)＝5.05(最小)
    M6－（牙距×0.860.96）/代码＝下孔径
    例3：M6×1.0＝6－1.0＝5.0+0.05＝5.05

    五、压牙外径计算简易公式：
    1．直径－0.01×0.645×牙距（需通规通止规止）
    例1：M3×0.5＝3－0.01×0.645×0.5＝2.58(外径)
    例2：M6×1.0＝6－0.1×0.645×1.0＝5.25(外径)
    六、公制牙滚造径计算公式：（饱牙计算）
    例1：M3×0.5＝3－0.6495×0.5＝2.68(车削前外径)
    例2：M6×1.0＝6－0.6495×1.0＝5.35(车削前外径)
    七、压花外径深度（外径）
    外径÷25.4×花齿距＝压花前外径
    例：4.1÷25.4×0.8(花距)＝0.13 压花深度应为0.13
    八、多边形材料之对角换算公式：
    1．四角形：对边径×1.414＝对角径
    2．五角形：对边径×1.2361＝对角径
    3．六角形：对边直径×1.1547＝对角直径
    公式2：1．四角：对边径÷0.71＝对角径

    2．六角：对边径÷0.866＝对角径
